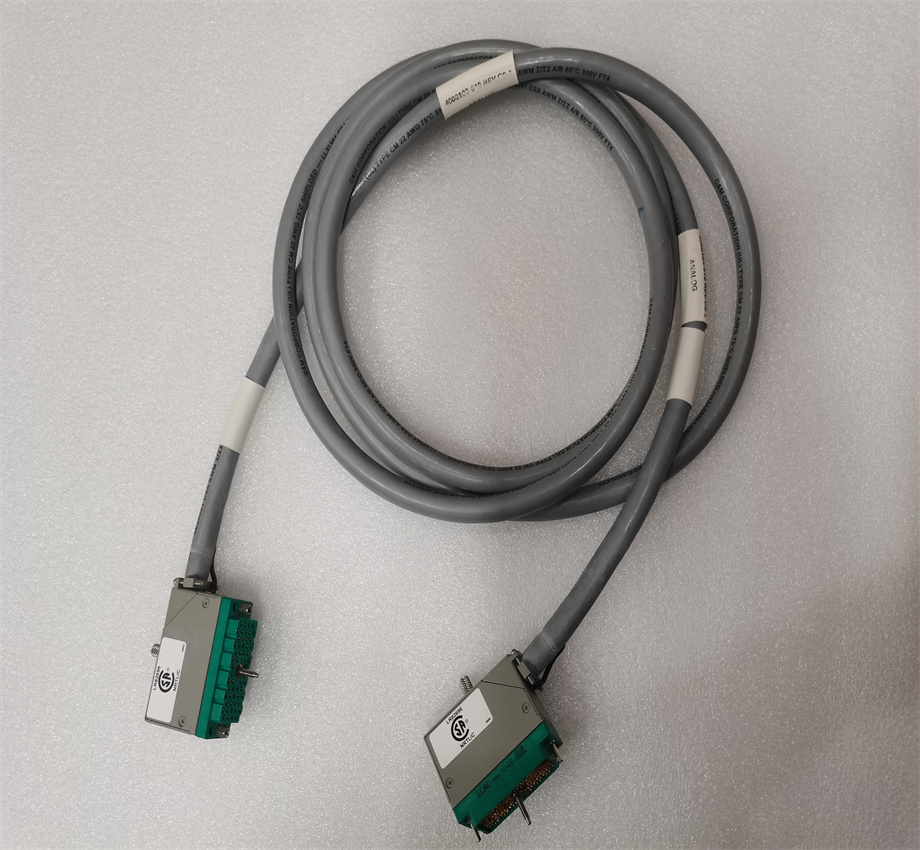

TRICONEX 4000093-316

一、产品概述

二、功能特点

• 三重化冗余容错（TMR）架构设计：采用TRICONEX核心TMR技术，模块内部集成三路完全独立的信号采集电路、信号调理单元及逻辑处理链路，每路链路同步采集现场信号并进行独立处理。通过内置的表决机制对三路信号进行“二取二”或“二取三”表决，当单一链路出现故障（如电路损坏、信号失真）时，表决机制可自动屏蔽故障信号，确保输出正确的采集结果，无故障运行时间大幅提升。模块支持故障链路的在线诊断与隔离，故障排除后可自动恢复三重化运行状态，无需系统停机，满足流程工业对连续运行的严苛要求，平均无故障运行时间（MTBF）≥1,000,000小时。
• 多通道独立配置与灵活适配：配备16路独立数字量输入通道，每路通道可通过组态软件独立配置为干接点（无源触点）或湿接点（有源信号）输入模式，湿接点支持DC 24V/DC 48V两种额定电压等级自适应，适配现场不同类型传感器及设备的信号输出需求。每路通道内置独立的信号滤波电路与浪涌抑制单元，滤波时间可在0.1ms-100ms范围内分级配置，针对高频干扰信号可选择长滤波时间，针对快速响应需求场景可选择短滤波时间。通道支持“常闭/常开”触点状态配置，可直接匹配现场设备的触点输出类型，无需额外添加中间继电器转换，简化系统接线。
• 高可靠性信号处理与抗干扰能力：每路通道采用光电隔离技术，隔离电压达2500V DC，有效隔离现场侧与系统侧的电气干扰，防止现场高压信号窜入控制系统导致设备损坏。模块符合IEC 61000-6-2（工业环境抗扰度）标准，具备出色的电磁兼容性能，可抵御静电放电（ESD，±15kV空气放电）、射频辐射（80MHz-1GHz，10V/m）、电快速瞬变脉冲群（EFT，±2kV）等工业现场常见干扰。信号调理电路集成过压保护（≤60V DC）、过流保护（≤50mA）功能，当现场信号出现异常过压、过流时，可自动切断回路保护模块，故障解除后自动恢复，提升模块使用寿命。
• 全链路诊断与可视化故障预警：构建“通道级-模块级-链路级”三级诊断体系，诊断覆盖率达99.9%。通道级诊断实时监测每路通道的信号状态，当检测到信号开路、短路、过压或触点抖动异常时，立即标记故障通道并触发本地报警；模块级诊断每10ms执行一次自检，监测电源模块、表决电路、通讯接口等核心组件的工作状态，若检测到组件故障或电源异常（输入电压低于19V DC或高于30V DC），及时输出故障信号；链路级诊断通过与Tricon控制器的实时通讯校验，监测数据传输状态，记录通讯中断、数据校验错误等故障信息。诊断信息可通过模块前面板LED指示灯本地显示（红色灯亮表示故障，绿色灯亮表示正常），也可通过通讯链路上传至控制器及TriStation 1131组态软件，支持2000条故障日志存储，每条日志包含故障时间、故障类型、故障通道等详细信息，便于运维人员快速定位排查。
• 宽域环境适应与模块化安装：具备优异的工业环境适应性，工作温度范围-40℃~70℃，存储温度范围-40℃~85℃，相对湿度5%~95%（无凝露），可适应高海拔（≤4500m）、高粉尘、高湿度等不同地域及工况的工业现场，抗振动性能符合IEC 60068-2-6标准（5-200Hz，1.5g加速度），抗冲击性能符合IEC 60068-2-27标准（15g，11ms）。采用标准3U机架式安装，尺寸为160mm×250mm×100mm，结构紧凑，可直接安装于TRICONEX Tricon系列控制柜的机架中，相邻模块间距≥10mm即可满足散热需求，适配TRICONEX Tricon 3000/4000/5000等全系列控制器，支持与其他I/O模块混合安装。
• 便捷组态与在线维护：支持通过TRICONEX TriStation 1131 V4.8及以上版本组态软件进行全参数配置，软件提供图形化操作界面，可直观设置每路通道的信号类型（干接点/湿接点）、额定电压、滤波时间、表决模式、报警阈值等参数，内置通道参数复制功能，可快速完成多通道统一配置。模块支持在线热插拔功能，在系统不停机的情况下可完成模块的更换与维护，更换过程中控制器通过冗余链路维持信号采集，确保控制逻辑无中断。支持参数批量导入导出，便于多台模块的统一配置与备份，大幅缩短调试周期，降低运维成本。

三、技术参数

四、工作原理

1. 冗余电源供给与系统初始化：        DC 24V电源经Tricon控制器背板总线接入模块，模块内部集成三路独立的电源调理电路，将输入电源转换为3.3V、5V等精准电压，分别为三路采集链路供电。电源调理电路具备过压、过流保护功能，当输入电压超出19V-30V范围或电流超过0.8A时，立即切断对应链路电源并触发报警。系统上电后，模块自动执行初始化程序，包括硬件自检（三路采集链路、表决电路、通讯接口）、参数加载（从控制器读取通道配置参数）及链路同步，初始化完成后前面板“RUN”指示灯常亮，若初始化失败，“FAULT”指示灯红色闪烁并上传故障代码。
2. 多通道数字量信号采集：        现场设备的数字量信号（如阀门触点、泵反馈信号）经屏蔽线缆接入模块16路独立输入通道，每路通道根据组态参数自动匹配干接点或湿接点采集模式。干接点信号通过内部集成的DC 24V/48V激励电源提供工作电压，监测触点通断状态；湿接点信号直接采集现场提供的有源电压信号。三路采集链路同步采集每路通道的信号，实现信号的并行采集，确保三路信号的时间一致性，采集周期与通道滤波时间同步（0.1ms-100ms）。
3. 信号调理与抗干扰处理：        采集到的原始信号首先进入每路通道的独立信号调理电路，经过浪涌抑制电路滤除现场瞬时高压干扰，再通过低通滤波电路滤除高频噪声，滤波时间根据组态参数设定。调理后的信号经光电隔离电路进行电气隔离，隔离电压达2500V DC，有效阻断现场侧与系统侧的干扰传导。隔离后的信号转换为标准的TTL逻辑信号，送入三路独立的信号处理单元进行电平整形与状态判断，输出“0”（低电平，对应触点断开）或“1”（高电平，对应触点闭合）的数字信号。
4. 三重化表决与数据输出：        三路信号处理单元输出的数字信号送入模块内置的表决器，根据组态的表决模式（2oo2或2oo3）进行表决。采用2oo3表决模式时，当三路信号中至少两路一致时，输出一致的信号作为最终采集结果；采用2oo2表决模式时，需两路信号完全一致方可输出，若两路信号不一致则触发链路故障报警。表决后的信号暂存于输出缓存区，等待与控制器的通讯周期同步上传数据，同时将三路信号状态与表决结果送入诊断单元进行故障判断。
5. 数据传输与控制器协同：        模块通过Tricon专用背板总线与控制器建立高速通讯链路，通讯速率达100Mbps，数据传输延迟≤1ms。输出缓存区的表决后数据按照预设的通讯周期上传至控制器，同时接收控制器下发的配置指令（如通道参数修改、滤波时间调整）。通讯过程中采用CRC校验确保数据完整性，若出现数据校验错误，模块自动重传数据，重传3次失败后触发通讯故障报警并记录日志。当模块与控制器通讯中断超过100ms时，模块自动启动本地数据保持模式，维持最后一次采集的信号状态输出，通讯恢复后自动同步数据。
6. 全链路诊断与故障反馈：        模块实时执行三级诊断：①通道级诊断：每路通道监测信号电平稳定性，若检测到信号抖动频率≥10Hz（超出滤波抑制范围）、开路（干接点无激励电流）或短路（电流≥50mA），立即标记故障通道并触发报警；②链路级诊断：对比三路采集链路的信号状态，若出现一路与另外两路信号持续不一致（≥3个采集周期），判断为该链路故障，自动隔离故障链路并切换至双重化运行，同时上传链路故障信息；③模块级诊断：每10ms自检一次电源、表决器、通讯接口等核心组件，检测到组件故障时立即触发模块故障报警并通知控制器。所有诊断信息通过前面板LED指示灯本地显示，同时经背板总线上传至控制器及组态软件，故障日志按时间戳顺序存储，支持追溯查询。

五、安装与调试流程

5.1 安装前准备

• 环境与资质核查：确认安装控制柜内环境满足工作温度-40℃~70℃、相对湿度5%~95%（无凝露），无剧烈振动、腐蚀性气体及强电磁干扰源（如高压变频器）。安装、调试人员需具备TRICONEX系统操作资质及工业控制相关专业资质，熟悉模块工作原理及安全操作规程，调试前需对现场进行安全风险评估，确保符合流程工业安全作业要求。
• 工具与材料准备：准备扭矩扳手（0.5-1.5N·m）、十字螺丝刀（PH2）、剥线钳、压线钳、万用表（精度≥0.01V）、绝缘电阻测试仪（量程≥1000MΩ）、安装有TriStation 1131 V4.8及以上版本软件的笔记本电脑（带授权狗）、TRICONEX专用背板总线连接线、屏蔽线缆（截面积≥1.0mm²）、接线端子、绝缘胶带、标识牌、防静电手环等。核对模块型号、固件版本与设计一致，模块外观无破损、端子无弯曲氧化，附带的安装附件（固定螺丝、标识贴）齐全。
• 设备与线缆检测：用万用表检测屏蔽线缆的导通性，导通电阻≤0.5Ω；用绝缘电阻测试仪检测线缆绝缘性，绝缘电阻≥500MΩ；通过TriStation 1131软件预加载通道配置参数，检查参数完整性与合理性，无配置冲突。检测Tricon控制器背板总线电压，确保为DC 24V±0.5V，总线通讯正常。

5.2 安装步骤

1. 模块机架安装：将Tricon控制柜内的安装机架固定牢固，确保机架水平度误差≤0.1mm/m。根据模块安装位置规划，在机架上标记安装孔位置，将模块对准机架导轨平行推入，使模块背板接口与机架总线接口对齐，用扭矩扳手拧紧模块两侧固定螺丝，扭矩值1.0N·m，确保模块稳固无松动。若为多模块安装，相邻模块间距≥10mm，模块与控制柜壁间距≥20mm，确保散热良好。
2. 信号线缆连接：采用屏蔽线缆连接现场设备与模块输入通道，线缆屏蔽层单端接地（接地电阻≤4Ω）。根据通道组态参数区分干接点与湿接点接线：干接点信号将线缆一端接入模块通道端子，另一端接入现场触点，模块内部提供激励电源；湿接点信号需将现场电源与触点串联后接入模块通道端子，确保电源极性与模块额定电压一致（DC 24V/48V）。每路通道接线完成后做好标识，标注通道编号、对应设备名称及信号类型，接线端子拧紧扭矩值0.8N·m，避免接触不良。
3. 总线与接地连接：用TRICONEX专用背板总线连接线将模块与Tricon控制器连接，确保总线插头完全插入并锁定，避免松动导致通讯故障。将模块“PE”接地端子用截面积≥2.5mm²的接地线连接至控制柜接地铜排，接地电阻≤4Ω，形成可靠接地回路，减少电磁干扰。连接完成后整理线缆并固定，避免线缆缠绕或压迫模块散热孔。

5.3 调试流程

1. 电源与初始化调试：接通Tricon控制器电源，模块自动上电并执行初始化程序，初始化时间约20s，完成后前面板“RUN”指示灯常亮，“POWER”指示灯绿色常亮。若初始化失败，通过TriStation 1131软件读取故障代码（如总线故障F001、参数错误F002），排查总线连接或参数配置问题。用万用表测量模块通道激励电源电压，干接点通道激励电压应为DC 24V/48V（与组态一致），偏差≤±0.5V。
2. 通道信号采集调试：通过现场手动操作或信号发生器模拟数字量信号（干接点短接/断开、湿接点通断电源），在TriStation 1131软件在线监控界面观察对应通道的采集状态，确保采集结果与模拟信号一致。测试每路通道的滤波功能：设置不同滤波时间（0.1ms、10ms、100ms），输入高频干扰信号，观察采集结果是否稳定，无误报或漏报。测试表决功能：人为模拟单链路故障（断开一路采集电路），观察模块是否能正确表决并输出正确信号，同时触发链路故障报警。
3. 通讯与诊断功能调试：在TriStation 1131软件中建立与模块的通讯连接，修改通道参数（如滤波时间、表决模式）并下载，检查参数下载是否成功，模块是否按新参数工作。模拟各类故障场景：①通道短路：将某路通道短接，模块应立即标记该通道故障并报警；②通讯中断：断开背板总线，模块应触发通讯故障报警并启动本地数据保持；③电源波动：调整输入电源至19V或30V，模块应能正常工作，超出范围时触发电源故障报警。所有故障场景下，诊断信息与故障日志应准确记录，报警响应时间≤10ms。
4. 热插拔功能调试：在模块正常运行状态下，佩戴防静电手环，按下模块解锁按钮将模块拔出，观察控制器是否能检测到模块离线并维持相关控制逻辑正常运行；将模块重新插入机架，观察模块是否能自动恢复供电、初始化并同步数据，恢复时间≤30s，采集数据无丢失。重复测试3次，确保热插拔功能稳定可靠。调试完成后，备份通道配置参数与故障日志，形成调试报告并归档。

六、常见故障处理
