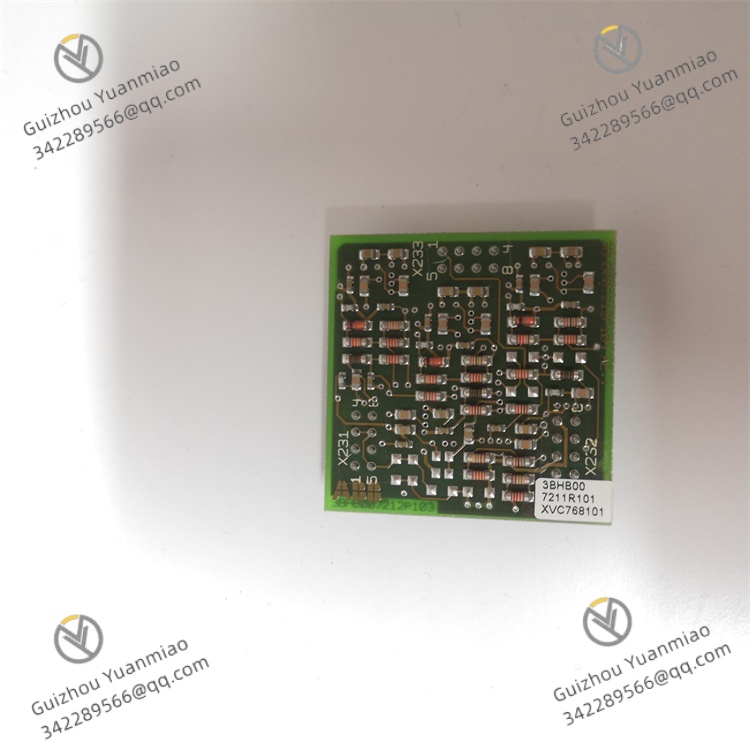

ABB XVC768101 3BHB007211R101 是一款面向中高端工业自动化控制场景的智能控制模块，隶属于 ABB Advant OCS 系列，由 ABB 德国慕尼黑工厂研发生产。该模块作为工业控制系统的 “核心指挥单元”，承担着数据采集、逻辑运算、指令下发及多设备协同控制的关键职能，广泛应用于石油化工流程控制、火力发电站 DCS 系统、轨道交通信号控制、智能工厂自动化生产线及海洋工程装备等对控制精度、稳定性及安全性要求严苛的领域。
参数类别 | 具体规格 | 备注 |
电气参数 | 工作电压：24V DC±15% | 宽电压设计，适配不同工业供电环境，避免电压波动影响 |
额定功耗：≤12W | 低功耗运行，减少能源损耗，降低长期运行成本 | |
模拟量输入：12 路（4-20mA DC/0-10V DC 可选） | 输入阻抗≥1MΩ，采集精度高，支持多类型传感器信号接入 | |
模拟量输出：6 路（4-20mA DC） | 输出负载能力 0-500Ω，线性误差≤±0.1% FS，适配多数执行器 | |
数字量输入：16 路（干接点 / 湿接点可选） | 湿接点电压范围 18-30V DC，响应时间≤1ms，满足快速信号检测需求 | |
数字量输出：8 路（继电器输出，250V AC/30V DC，6A） | 可直接驱动中小型工业执行器（如接触器、电磁阀） | |
物理特性 | 外壳材质：铝合金压铸 | 抗冲击、抗腐蚀，结构强度高，适应恶劣工业环境 |
尺寸：150mm×90mm×60mm（长 × 宽 × 高） | 紧凑型设计，适配标准 35mm DIN 导轨安装，节省控制柜空间 | |
重量：约 550g | 轻量化设计，便于安装、拆卸与维护 | |
防护等级：IP67 | 完全防尘、防短时浸泡（1m 水深，30 分钟），适应潮湿、多尘场景 | |
性能参数 | 运算核心：1.0GHz 32 位 ARM Cortex-A8 处理器 | 快速处理复杂控制逻辑，指令响应延迟≤1ms |
存储容量：4GB eMMC 闪存 + 1GB DDR3 SDRAM | 满足大量程序存储、实时数据缓存及历史数据记录需求 | |
通信接口：2 个千兆以太网端口、3 个 RS485 串口 | 支持 Profinet、Modbus-TCP、Modbus-RTU 协议，便于组网与设备互联 | |
控制精度：模拟量控制误差≤±0.2% FS | 保障工业生产工艺参数的精准控制 | |
采样周期：可配置（5ms-1s） | 灵活适配不同场景下的信号采集频率需求 | |
安全参数 | 安全认证：IEC 61508 SIL 2、ATEX II 3G Ex nA IIC T4 Ga | 符合安全与防爆标准，适用于危险工业环境 |
故障响应时间：≤50μs | 快速检测并处理故障，降低事故风险 | |
过流保护：输出电流≥120% 额定值时触发 | 保护模块及下游设备免受过载损坏 |
故障现象 | 可能原因 | 解决措施 |
1. 模块通电后无指示灯亮起，无任何响应 | 1. 供电线路断路或接触不良；2. 电源适配器故障；3. 模块内部电源电路损坏 | 1. 检查 24V DC 供电线路的接线端子是否松动，用万用表测量线路通断，修复断路点并重新紧固接线；2. 更换备用电源适配器，测试是否能正常供电；3. 若更换电源后仍无反应，需联系 ABB 专业维修人员检测模块内部电源电路，更换损坏的电源芯片或电容 |
2. 模拟量输入数据波动过大或无数据 | 1. 传感器与模块之间的信号线接触不良或断路；2. 传感器故障；3. 模块模拟量输入通道损坏；4. 现场电磁干扰严重 | 1. 检查传感器信号线的接线端子，重新插拔并紧固接线，用万用表测量信号线通断；2. 将故障传感器更换为备用传感器，观察输入数据是否恢复正常，若恢复则确认传感器故障；3. 将正常传感器连接至其他备用输入通道，若数据正常，说明原通道损坏，需维修或更换模块；4. 在信号线两端增加屏蔽层，并将屏蔽层可靠接地，减少电磁干扰影响 |
3. 数字量输出无动作 | 1. 输出通道未正确配置（如未使能输出、控制逻辑错误）；2. 继电器线圈烧毁；3. 输出回路断路或负载故障；4. 模块输出控制电路故障 | 1. 通过 Control Builder 软件检查输出通道的配置参数，确认输出使能状态与控制逻辑是否正确，修正错误配置；2. 断开模块电源，用万用表测量继电器线圈电阻（正常电阻约为几百欧姆），若电阻无穷大则线圈烧毁，需更换继电器；3. 检查输出回路的导线连接与负载设备（如接触器、电磁阀），修复断路点或更换故障负载；4. 若上述排查均正常，可能是模块内部输出控制电路（如驱动芯片）损坏，需返厂维修 |
4. 通信中断（无法与上位机或其他设备通信） | 1. 通信线路断路、短路或接触不良；2. 通信协议参数配置不一致（如 IP 地址、波特率、校验位）；3. 通信接口损坏；4. 网络设备（如交换机）故障 | 1. 检查以太网网线或 RS485 串口线的连接，用网线测试仪检测网线通断，修复故障线路；2. 核对模块与通信设备（如上位机、交换机）的协议参数，确保 IP 地址在同一网段、波特率与校验位一致；3. 将模块的通信接口更换为备用接口（如从 ETH1 切换至 ETH2），测试通信是否恢复；4. 检查网络交换机或路由器的运行状态，重启设备或更换故障网络设备 |
5. 模块频繁触发故障报警（如过载、温度报警） | 1. 模块负载超出额定输出能力；2. 模块散热不良（如散热通道堵塞、环境温度过高）；3. 外部设备故障导致模块过载；4. 模块内部温度传感器故障 | 1. 检查模块输出回路的负载电流，确保不超过继电器额定电流（6A），若负载过大，需增加中间继电器扩展负载能力；2. 清理模块外壳及控制柜内的灰尘，确保散热通风口通畅，若环境温度过高，可在控制柜内加装散热风扇或空调；3. 检查与模块连接的外部设备（如执行器）是否存在卡阻、短路等故障，及时修复或更换故障设备；4. 若环境温度正常且负载合理，仍频繁报温度故障，可能是内部温度传感器损坏，需维修模块 |
6. 程序无法下载或运行异常 | 1. 编程软件与模块固件版本不兼容；2. 下载线路通信不稳定；3. 模块存储芯片故障；4. 控制程序存在逻辑错误 | 1. 确认 Control Builder 软件版本与模块固件版本匹配（可在 ABB 官网查询兼容版本信息），将软件或固件升级至兼容版本；2. 检查下载用的以太网线路，避免线路过长或与强干扰源并行敷设，必要时使用屏蔽网线；3. 若多次下载失败，可能是模块 eMMC 存储芯片损坏，需更换存储芯片；4. 在编程软件中对控制程序进行语法检查与仿真测试，排查并修正程序中的逻辑错误（如死循环、变量未定义） |
