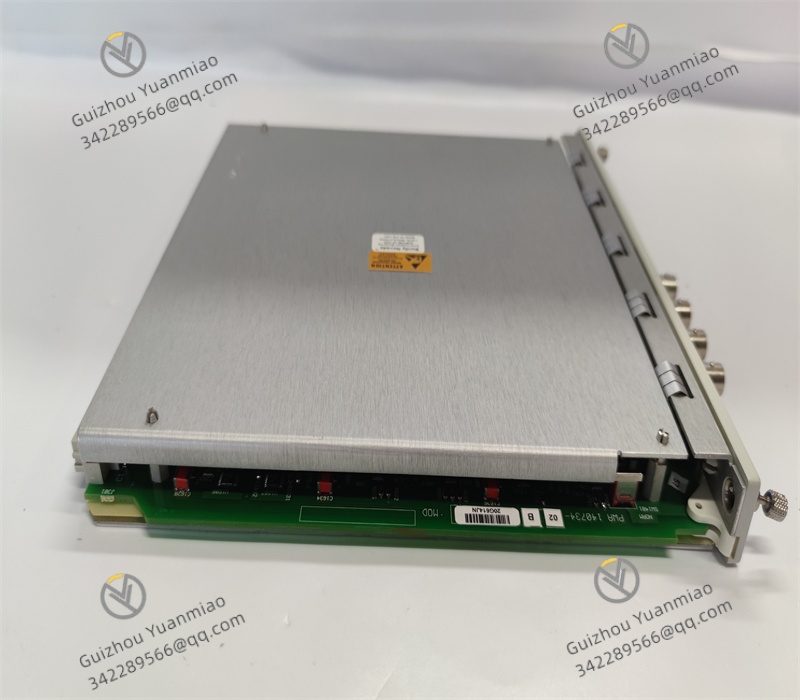

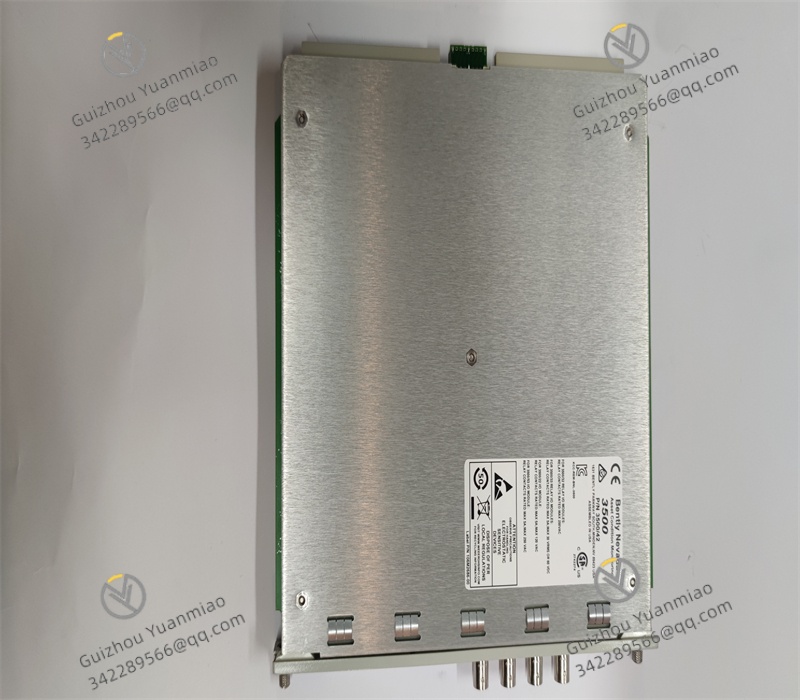

BENTLY 3500/42M 140734-02
一、产品概述
BENTLY 3500/42M 140734-02 是本特利内华达（Bently Nevada）3500 系列监测系统的核心振动监测模块，专为大型旋转机械（如汽轮机、燃气轮机、离心压缩机、大型泵组）设计，核心定位为 “多通道振动与位置监测单元”。其核心功能是实时采集旋转设备的径向振动、轴向位移、轴振动等关键参数，通过高精度信号处理与故障诊断算法，实现设备异常状态的早期预警与故障定位，解决电力、石油、化工、冶金等行业中旋转机械因振动超标导致的设备损坏、生产中断等问题，为设备预测性维护与安全运行提供关键数据支撑，是 BENTLY 3500 全系统监测方案中不可或缺的核心组件。
该产品具备 “多通道高精度采集 + 全故障诊断覆盖 + 高系统冗余” 的核心优势：
- 多参数同步监测：支持 4 路独立振动 / 位移信号采集，兼容电涡流传感器（如 3300 XL 系列）与加速度传感器，可同时监测径向振动（0~500μm）、轴向位移（0~25mm）、轴振动（0~1000μm），测量精度 ±0.1% F.S.，满足旋转设备多维度状态监测需求；
- 全故障诊断能力：内置 ISO 10816 振动标准与 BENTLY 专利故障诊断算法，可识别不平衡、不对中、轴承磨损、轴弯曲等 12 类常见故障，故障判定准确率≥95%，提前 3~6 个月预警潜在风险；
- 工业级冗余设计：支持模块级热备（双模块冗余）与传感器级冗余（双传感器输入），故障切换时间≤10ms，符合 API 670 旋转机械保护标准，同时具备 3000Vrms 电气隔离，抗振动等级 15g（10Hz~2000Hz），适应极端工业环境。
作为旋转机械振动监测的标杆产品，3500/42M 140734-02 广泛应用于火电机组汽轮机振动监测、LNG 接收站压缩机状态诊断、化工裂解炉风机振动保护、冶金连铸机辊系位移监测等场景，为全球超过 50% 的大型旋转设备提供稳定可靠的状态监测服务，是降低设备运维成本、延长使用寿命的关键技术装备。
二、技术规格
（一）核心监测与信号参数
参数类别 | 具体规格 |
通道配置与兼容传感器 | 1. 通道数量：4 路独立差分输入通道，每路可独立配置信号类型；2. 兼容传感器： - 电涡流传感器：3300 XL、3300 系列（输入信号 - 24V~+24V DC，灵敏度 8mV/μm 或 4mV/μm）； - 加速度传感器：IEPE 型（4mA 恒流供电，输出 0~5V DC，对应 0~500m/s²）； - 速度传感器：磁电式（输出 0~10V pk-pk，对应 0~100mm/s）；3. 信号调理：每路内置前置放大器（增益 1~100 可调）、低通滤波器（截止频率 1Hz~10kHz 可调），支持信号衰减与偏置调节 |
监测范围与精度 | 1. 径向振动：0~500μm pk-pk（电涡流传感器）、0~100mm/s pk（速度传感器）、0~500m/s² pk（加速度传感器），精度 ±0.1% F.S.；2. 轴向位移：0~25mm（电涡流传感器），分辨率 0.1μm，线性度≤±0.05% F.S.；3. 轴振动：0~1000μm pk-pk（双电涡流传感器正交安装），相位分辨率 0.1°，可计算轴心轨迹与椭圆度；4. 采样性能：每通道采样率 10kHz，16 位 ADC 分辨率，同步采样误差≤1μs（4 路通道同步采集） |
报警与保护功能 | 1. 多级报警阈值：每通道支持 4 级报警（提醒值、警告值、危险值、停机值），可通过 3500 框架软件配置（如径向振动提醒值 25μm、警告值 50μm、危险值 80μm、停机值 100μm）；2. 保护输出：2 路公共继电器输出（容量 5A/250V AC），支持 “或逻辑”（任意通道超限触发）与 “与逻辑”（多通道同时超限触发），响应时间≤5ms；3. 故障诊断：内置故障代码库，可识别不平衡（1X 频率异常）、不对中（2X 频率异常）、轴承故障（高频谐波）、轴弯曲（1X 频率伴随相位偏移）等 12 类故障，诊断结果通过总线实时上传 |
（二）电气与电源参数
- 电源要求：工作电压 ±15V DC（由 BENTLY 3500 框架背板供电），电压波动允许范围 ±5%；每通道工作电流≤20mA（电涡流传感器供电时），模块总功耗≤3W；
- 电气隔离：输入（传感器）- 输出（信号 / 保护）- 电源三级隔离，隔离电压≥3000Vrms/1 分钟，共模抑制比（CMRR）≥80dB（50Hz），抑制接地环路干扰与共模噪声；
- EMC 兼容性：符合 EN 61000-6-2 工业抗扰标准与 IEC 61000-4 系列测试要求；静电放电（ESD）防护等级 ±15kV（空气）/±8kV（接触）；射频辐射抗扰等级 20V/m（80MHz~1GHz）；电快速瞬变脉冲群抗扰等级 4kV（电源端）/2kV（信号端），适应电厂、炼化厂强电磁环境（如高压变频器、大型电机附近）。
（三）物理与安装参数
- 物理尺寸：采用 BENTLY 3500 系列标准框架尺寸，长度 160mm（框架槽位长度），宽度 100mm，高度 220mm（含框架安装卡扣），适配 3500-01/02 框架（10 槽 / 20 槽），1 个槽位仅容纳 1 台模块，与同系列转速模块（3500/50）、键相模块（3500/60）并排安装；
- 安装方式：框架导轨式安装，通过模块两侧卡扣与框架锁定，拆卸无需工具（按压卡扣即可抽出），维护时间≤2 分钟；模块重量≤600g，轻量化设计避免框架过载；
- 指示灯配置：面板配备 6 个 LED 指示灯：电源灯（绿色，常亮 = 正常）、4 路通道状态灯（黄色，常亮 = 信号正常，闪烁 = 信号异常）、故障灯（红色，常亮 = 模块故障，闪烁 = 通道超限），直观显示模块与通道运行状态。
（四）环境与可靠性参数
- 工作环境：工作温度范围 - 40℃~+75℃，低温启动（-40℃）无需预热，启动时间≤500ms；存储温度范围 - 55℃~+85℃；湿度范围 5%~95%（无冷凝，符合 IEC 60068-2-3 标准）；海拔高度≤3000m（超海拔无降额，适配高原电站场景）；
- 抗力学性能：抗振动等级 15g（10Hz~2000Hz，符合 IEC 60068-2-6），共振频率避开 10Hz~2000Hz 关键频段；抗冲击等级 50g（11ms 脉冲，符合 IEC 60068-2-27），适应设备启停与突发事件冲击（如汽轮机冲转、风机喘振）；
- 可靠性指标：平均无故障时间（MTBF）≥400,000 小时（Telcordia SR-332 标准，25℃环境下）；设计寿命≥20 年；参数保存寿命≥200,000 小时（断电后通过框架非易失性存储器保存配置，无需电池）；传感器接线端子插拔寿命≥100 次，确保长期维护可靠性。
三、功能特点
（一）多通道高精度同步采集，捕捉设备细微状态变化
3500/42M 140734-02 通过 “4 路独立调理 + 同步采样” 设计，实现旋转设备多维度振动 / 位移参数的精准采集，解决传统单通道模块采样不同步、精度低的问题：
- 全类型传感器兼容：单模块覆盖电涡流、加速度、速度三类主流传感器，无需更换硬件即可适配不同监测需求 —— 例如，在火电机组汽轮机监测中，通道 1/2 接入 3300 XL 电涡流传感器（监测径向振动，灵敏度 8mV/μm），通道 3 接入加速度传感器（监测轴承座振动，0~500m/s²），通道 4 接入电涡流传感器（监测轴向位移，0~10mm），仅需 1 台模块即可完成汽轮机关键部位全状态监测，相较于传统分立式模块（需 3 台），框架槽位占用减少 67%，系统集成成本降低 40%；
- 10kHz 高频采样与同步精度：每通道 10kHz 采样率 + 1μs 同步误差，捕捉设备高频故障特征 —— 例如，在离心压缩机轴承磨损监测中，轴承外圈磨损会产生 2~3kHz 高频振动信号，传统 5kHz 采样模块易因采样率不足导致信号失真，3500/42M 通过 10kHz 采样完整还原高频信号，配合 1μs 同步误差（4 路通道同时采集），可精准关联径向振动与轴向位移的相位关系（如振动峰值与位移最大值的时间差≤1μs），为故障定位提供精确数据；
- 宽动态范围与信号调理：-24V~+24V 宽输入范围 + 可调增益，适配弱信号与强信号场景 —— 例如，监测大型电机轴振动时（信号幅值 10~200μm），通过增益调节（设为 10 倍）将信号放大至 100~2000mV，避免弱信号被噪声淹没；监测风机轴承座振动时（信号幅值 1~5V），通过衰减调节（设为 0.5 倍）将信号降至 0.5~2.5V，避免信号超限导致的测量饱和，全程保持 ±0.1% F.S. 精度。
（二）全故障诊断与早期预警，提前阻断设备失效
产品通过 “标准算法 + 专利诊断模型” 设计，实现旋转设备常见故障的精准识别与早期预警，解决传统监测仅报警无诊断的问题：
- ISO 标准与自定义阈值双重判定：既符合国际标准又适配设备个性化需求 —— 例如，在化工裂解炉风机监测中，依据 ISO 10816-3 标准设置 “径向振动警告值 45μm”，同时根据风机历史故障数据（曾因振动 60μm 导致叶轮损坏）自定义 “停机值 55μm”，当振动升至 45μm 时触发警告（提示运维人员检查），升至 55μm 时立即停机，避免设备损坏；同时支持阈值延时判定（如振动超阈值持续 3 秒才触发报警），减少瞬时波动导致的误报；
- 12 类故障精准识别：基于频率分析与相位特征的专利算法，定位故障根源 —— 例如，当监测到 “1X 频率振动幅值超标（如额定转速 3000rpm 对应 50Hz 频率，幅值从 20μm 升至 80μm）”，判定为 “转子不平衡”，同时结合键相信号（相位偏移 180°），进一步定位不平衡位置（如叶轮 2 点钟方向）；当监测到 “2X 频率振动超标（100Hz 频率，幅值 40μm）”，判定为 “转子不对中”，结合轴向位移数据（位移超 5mm），确认联轴器不对中类型（平行不对中或角度不对中），故障判定准确率≥95%；
- 趋势分析与剩余寿命预测：基于历史数据的线性 / 非线性趋势模型，提前 3~6 个月预警 —— 例如，在燃气轮机振动监测中，通过分析过去 6 个月的振动趋势（每月幅值增长 5μm，从 30μm 升至 60μm），采用非线性拟合模型预测 “再过 4 个月振动将达停机值 80μm”，提前生成维护建议（如转子动平衡校正），避免突发停机导致的生产损失（单次停机损失超 100 万元）。
（三）高系统冗余与全平台兼容，保障运行无间断
模块通过 “硬件冗余 + 软件兼容” 设计，实现监测系统的高可用性与灵活集成，解决传统系统故障易中断、兼容性差的问题：
- 模块级与传感器级双重冗余：满足关键设备 “零中断” 需求 —— 例如，在核电汽轮机监测中，采用 “双模块 + 双传感器” 冗余配置：2 台 3500/42M 模块并行工作，每路信号同时接入 2 台模块，每台模块接入 2 个独立传感器（主 / 备），当主模块故障时，备用模块 10ms 内接管监测功能，传感器故障时自动切换至备用传感器，确保监测无间断，符合核电安全级（SIL 3）要求；
- BENTLY 3500 全系统深度集成：无缝对接框架与上位机软件，实现数据统一管理 —— 在 BENTLY 3500 监测系统中，3500/42M 模块通过背板总线（速率 100Mbps）将振动数据实时传输至 3500/20 框架接口模块，再汇总至 3500/90 通讯网关，最终上传至 Bently System 1 上位机软件，运维人员在软件中查看 “实时振动波形”“频谱分析图”“轴心轨迹图”“故障诊断报告” 等全维度数据，无需切换多个平台；同时支持数据回溯（存储过去 1 年的历史数据），便于故障复盘；
- 第三方 DCS/PLC 兼容：通过标准协议接入外部控制系统，实现跨平台联动 —— 例如，在石油炼化厂压缩机监测中，3500/42M 模块通过 Modbus-TCP 协议接入 Honeywell Experion PKS DCS，DCS 实时读取 “通道 1 振动 45μm（正常）”“通道 2 位移 8mm（警告）” 等数据，当触发停机阈值时，DCS 接收模块继电器停机信号，同时切断压缩机电源；支持 OPC UA 协议接入工业互联网平台（如 GE Predix），实现远程监测与大数据分析，运维人员在手机端即可查看全球各地设备的振动状态。
（四）工业级耐用设计与便捷运维，降低生命周期成本
产品通过材质优化、结构设计与运维简化，适配严苛工业环境并降低管理成本：
- 极端环境耐受能力：-40℃~+75℃宽温 + 15g 抗振动，覆盖全工业场景 —— 例如，在北方冬季户外风电增速箱监测中（环境温度 - 35℃，振动频率 1000Hz，加速度 12g），模块无需保温即可稳定工作，振动测量精度无衰减（误差≤±0.5μm）；在沿海 LNG 接收站压缩机监测中（高盐雾环境，湿度 90%），模块外壳采用铝合金钝化处理 + 内部电路板三防漆涂覆（防潮、防盐雾、防霉菌），连续运行 5 年无锈蚀，端子接触电阻保持≤10mΩ；
- 免工具维护与快速校准：模块支持在线校准与热插拔，运维效率提升 80%—— 例如，运维人员在不中断设备运行的情况下，通过 3500 框架软件发起 “在线校准”（输入标准信号 4~20mA），模块自动修正偏差，校准过程≤2 分钟；当模块故障时，按压框架卡扣即可抽出故障模块，插入备用模块后自动加载配置参数（无需重新编程），恢复时间≤5 分钟，避免传统模块维护导致的设备停机（原维护时间需 2 小时）；
- 智能运维提示与远程诊断：内置运维周期提醒与远程故障排查，减少现场巡检 —— 模块通过 System 1 软件自动生成 “运维计划表”（如 “传感器校准周期 3 个月”“模块清洁周期 6 个月”），到期推送提醒；当出现故障时，软件显示 “故障代码 E08 = 通道 3 传感器断线”，同时提供 “排查步骤”（1. 检查传感器线缆；2. 测量传感器供电；3. 更换传感器），运维人员可远程指导现场人员排查，90% 的故障无需专业工程师到场即可解决，大幅降低差旅成本。
