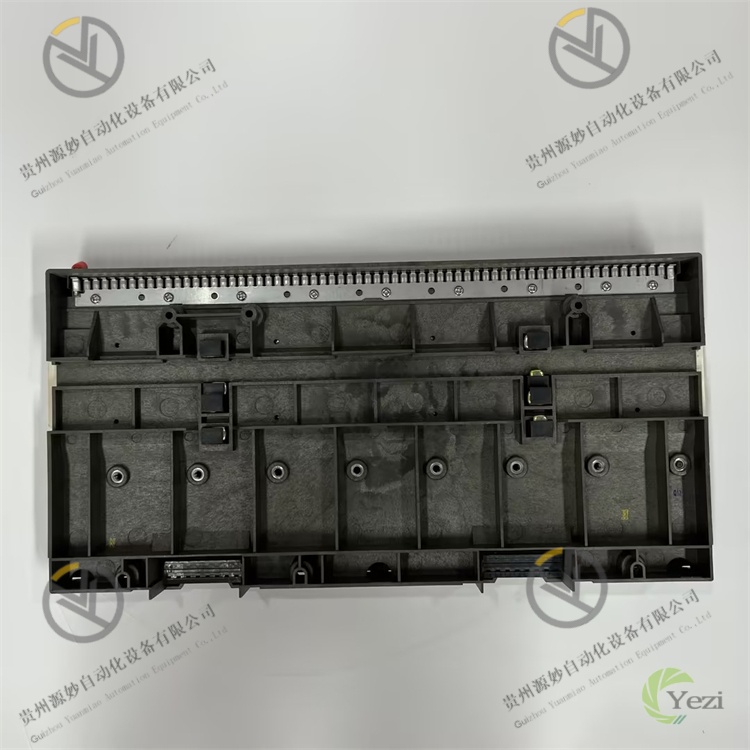

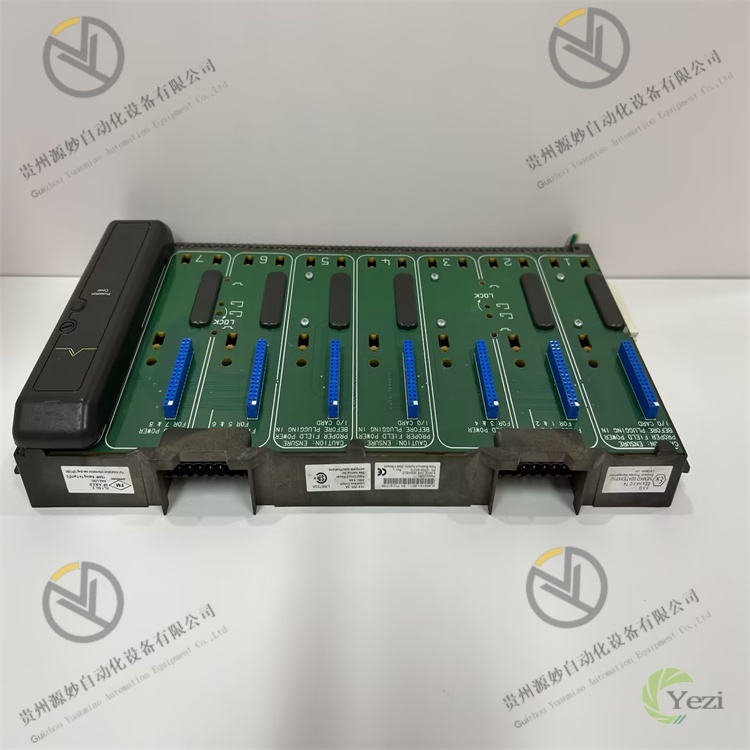

EMERSON KJ4001X1-BE1
一、产品概述
EMERSON KJ4001X1-BE1是一款高性能冗余电源模块，隶属于DeltaV分布式控制系统（DCS）的核心电源供给体系，专为工业过程控制场景中关键设备的稳定供电量身打造。其核心定位是为DeltaV系统的I/O卡件、控制器、通讯模块等核心组件提供持续、可靠的直流电源，通过冗余设计与故障自诊断功能，确保在单一电源故障时仍能维持系统正常运行，是保障DeltaV系统连续稳定工作的关键基础设施。
该模块的应用场景深度覆盖石油化工（大型炼化装置DCS系统供电、反应釜控制单元电源供给）、化工制药（连续化生产DCS系统供电、原料药合成控制模块电源保障）、电力能源（火电机组DCS系统供电、新能源电站控制单元电源支持）、冶金钢铁（高炉冶炼DCS系统供电、轧钢生产线控制模块电源供给）及市政工程（污水处理厂DCS系统供电、自来水厂控制单元电源保障）等对电源可靠性要求严苛的关键领域，是构建高可用性DeltaV控制系统的核心电源组件。
在硬件架构与系统兼容性方面，KJ4001X1-BE1采用DeltaV系统标准化模块化设计，可无缝嵌入DeltaV标准机柜的电源插槽，无需额外适配部件即可与DeltaV系统的各类核心组件协同工作。模块支持1+1冗余配置模式，通过专用冗余通讯接口实现主备电源状态的实时同步与故障切换；兼容DeltaV系统的诊断网络，可将电源运行状态、故障信息等数据实时上传至DeltaV控制器及上位监控系统，便于运维人员远程监控与管理。依托工业级加固设计，模块可适配工业现场高温、高湿、多尘及强电磁干扰等严苛运行环境，保障电源供给的连续稳定。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
基本参数 | 型号 | EMERSON KJ4001X1-BE1 | - |
产品类型 | DeltaV系统冗余直流电源模块 | - |
所属系统兼容性 | Emerson DeltaV分布式控制系统 | - |
适配机柜 | DeltaV标准机柜（如R100、R200系列），占用2个标准电源插槽 | - |
外形尺寸（长×宽×高） | 200×150×300 | mm |
安装方式 | 机柜嵌入式安装，配备机械定位销与防松动卡扣 | - |
输入输出参数 | 输入电压范围 | AC 100~240V，50/60Hz（宽幅输入） | V、Hz |
输入电流 | AC 5~2.5A（对应输入电压100~240V） | A |
输出电压 | DC 24V±0.5V（稳定输出） | V |
单模块输出电流 | 最大40A | A |
冗余配置输出电流 | 1+1冗余时总输出电流40A（均分负载） | A |
输出纹波与噪声 | ≤100mVp-p（20Hz~20MHz带宽） | Vp-p |
性能参数 | 转换效率 | ≥90%（负载率50%~100%时） | % |
电压调整率 | ≤0.1%（输入电压变化或负载变化时） | % |
冗余切换时间 | ≤1ms（主备电源切换时） | ms |
负载调整率 | ≤0.2%（负载在10%~100%范围内变化时） | % |
启动时间 | ≤300ms（从通电到稳定输出） | ms |
可靠性与保护参数 | 平均无故障运行时间（MTBF） | ≥300,000小时（符合Telcordia SR-332标准） | 小时 |
故障诊断覆盖率 | ≥99%，支持输入过压、输入欠压、输出过压、输出过流、过温等故障诊断 | % |
保护功能 | 输入过压保护（AC 264V±5%）、输入欠压保护（AC 85V±5%）、输出过压保护（DC 28V±0.5V）、输出过流保护（45A±2A，可自恢复）、过温保护（85℃±5℃，可自恢复）、短路保护（瞬时限流，故障解除后自恢复） | - |
冗余支持 | 支持1+1冗余配置，具备主备自动切换与状态同步功能 | - |
报警方式 | 本地LED指示灯（电源、运行、故障、冗余状态）、DeltaV系统报警、干接点报警输出（2路） | - |
环境参数 | 工作温度范围 | -10℃~60℃（标准工作范围）；-20℃~70℃（短期工作，≤24小时） | ℃ |
存储温度范围 | -40℃~85℃，无冷凝 | ℃ |
相对湿度 | 5%~95%（无凝露，符合IEC 60068-2-3标准） | % |
抗电磁干扰性能 | 符合IEC 61000-4系列标准，ESD ±15kV（空气放电）/±8kV（接触放电），浪涌抗扰度±2kV，脉冲群抗扰度±1kV | - |
三、功能特点
1. 宽幅输入与稳定输出，适配多样供电场景
EMERSON KJ4001X1-BE1支持AC 100~240V宽幅输入，可适配不同地区、不同场景的交流供电网络，无需额外配置电压转换设备，降低系统集成成本。模块采用高精度DC/DC转换技术，输出电压稳定在DC 24V±0.5V，电压调整率≤0.1%，即使在输入电压波动（如±10%）或负载变化（10%~100%）时，仍能保持输出电压的高度稳定。输出纹波与噪声≤100mVp-p，可有效避免电源噪声对DeltaV系统I/O卡件、控制器等精密组件的干扰，保障系统信号采集与控制的精度。单模块最大输出电流40A，可满足中小型DeltaV系统的电源供给需求；多模块并联时可扩展输出容量，适配大型复杂DCS系统。
2. 1+1冗余配置，供电连续无间断
模块支持1+1冗余配置模式，主备两个模块通过专用高速冗余通讯接口实现实时通讯，同步传输输出电压、输出电流、负载状态、故障信息等关键参数，同步延迟≤500ns。正常运行时，主备模块均分负载（各承担50%负载），避免单模块长期满负荷运行导致寿命缩短；当主模块出现输入过压、输出过流、过温等故障时，备用模块可在1ms内自动无扰动切换，迅速接管全部负载供电，切换过程中输出电压波动≤0.1V，确保DeltaV系统核心组件供电不中断，避免因电源故障导致的系统停机。冗余系统支持“热备用”与“冷备用”两种模式，可根据现场可靠性需求灵活配置。
3. 全方位保护机制，运行安全可靠
模块集成多重硬件保护功能，构建全方位安全防护体系：输入侧具备过压（AC 264V）与欠压（AC 85V）保护，当输入电压超出安全范围时，模块自动切断输入回路，避免异常电压损坏内部电路；输出侧具备过压（DC 28V）、过流（45A）、短路及过温（85℃）保护，当输出出现异常时，模块立即启动限流、限压或断电保护，防止故障扩散至负载设备。所有保护功能均支持自恢复设计，当故障解除后，模块自动恢复正常供电，无需人工干预，提升系统可用性。模块采用阻燃外壳与绝缘强化设计，符合UL 94 V-0阻燃标准，绝缘电阻≥100MΩ，进一步提升运行安全性。
4. 高精度故障诊断，运维高效便捷
具备99%以上的故障诊断覆盖率，通过内置的电压采样、电流采样、温度传感器及通讯监测单元，实时监测输入输出参数、模块温度、冗余通讯状态等关键指标。可精准识别输入过压、输入欠压、输出过压、输出过流、过温、冗余通讯故障、模块硬件故障等多种故障类型，并生成标准化故障代码（如输入过压故障代码E01、输出过流故障代码E03、过温故障代码E05）。故障发生时，本地LED指示灯同步报警（红色故障灯常亮，对应故障类型的指示灯闪烁），同时通过DeltaV诊断网络将故障信息上传至控制器及上位监控系统，明确提示故障模块、故障类型及故障发生时间；此外，模块配备2路干接点报警输出，可连接声光报警器等外部设备，实现现场快速报警。支持在线故障诊断与远程查询，运维人员通过DeltaV Engineer Station即可读取故障日志与运行数据，无需现场拆解模块。
5. 工业级加固设计，适应严苛环境
采用工业级高可靠性元器件与强化PCB布局设计，核心部件（如功率管、电容、传感器）均选用耐温、耐振动的工业级产品，确保模块在严苛环境下的稳定性。模块内置高效散热结构，通过铝制散热片与智能风扇（温度≥50℃时自动启动）结合的散热方式，有效散发运行过程中产生的热量，保障模块在-10℃~60℃宽温域范围内稳定运行。具备优异的抗电磁干扰性能，符合IEC 61000-4系列标准，内置EMC滤波电路与金属屏蔽外壳，可承受±15kV静电放电、±2kV浪涌冲击及±1kV脉冲群干扰，在高压变频器、大功率电机等强干扰工业现场仍能稳定工作。模块平均无故障运行时间（MTBF）≥300,000小时，满足工业现场长期连续运行的需求。
6. DeltaV系统深度兼容，集成便捷高效
作为DeltaV系统的专用电源模块，KJ4001X1-BE1采用标准化接口设计，可无缝嵌入DeltaV标准机柜的电源插槽，通过机柜背板总线与DeltaV控制器、I/O模块等组件实现高速通讯，数据传输速率≥100Mbps，确保电源状态与故障信息的实时上传。支持DeltaV系统的组态软件（如DeltaV Explorer），可通过图形化界面完成冗余模式配置、报警阈值设定、运行参数监控等操作，无需底层编程，集成调试周期较传统电源模块缩短50%以上。模块支持热插拔功能，在系统不停机的情况下可完成模块的更换与维护，大幅缩短故障处理时间，提升系统可用性。
四、工作原理
EMERSON KJ4001X1-BE1作为DeltaV系统的冗余电源模块，核心工作流程为“交流输入-整流滤波-直流转换-稳压输出-冗余控制-故障诊断”，通过高效的电源转换与冗余控制技术，为DeltaV系统提供持续稳定的直流电源，具体工作机制如下：
1. 交流输入与整流滤波
AC 100~240V交流电源通过模块输入端子接入，首先经过EMC滤波电路滤除输入电源中的高频干扰信号（如射频干扰、脉冲干扰），避免干扰信号进入模块内部影响转换精度。滤波后的交流信号进入整流桥，被转换为脉动直流信号；随后通过大容量电解电容组成的滤波电路进行平滑滤波，将脉动直流信号转换为稳定的高压直流信号（约300V DC），为后续的DC/DC转换环节提供稳定输入。输入过程中，电压采样单元实时采集输入电压，若检测到电压超出AC 85~264V安全范围，立即触发输入过压/欠压保护，切断输入回路。
2. DC/DC转换与稳压输出
高压直流信号进入DC/DC转换单元，通过移相全桥拓扑结构的功率变换电路，将高压直流转换为低压直流信号（约24V DC）。转换过程中，PWM（脉冲宽度调制）控制器根据输出电压采样信号实时调整开关管的导通时间，实现输出电压的精准调节，确保输出电压稳定在DC 24V±0.5V。稳压后的直流信号经过输出滤波电路进一步降低纹波与噪声，再通过输出端子输送至DeltaV系统的负载设备（如I/O卡件、控制器）。输出过程中，电流采样单元实时监测输出电流，若检测到电流超出45A或发生短路，立即触发过流/短路保护，限制输出电流；温度传感器实时监测模块内部温度，若温度≥85℃，触发过温保护，降低输出功率或切断输出。
3. 冗余控制与切换
在1+1冗余配置模式下，主备模块通过专用冗余通讯接口建立实时通讯链路，每秒交换1000次运行参数（输出电压、输出电流、负载率、温度、故障状态等）。正常运行时，冗余控制单元根据负载率自动分配主备模块的输出电流，确保两模块负载均衡（负载率偏差≤5%）；同时持续监测主备模块的健康状态，若主模块出现故障（如输出过压、过流、过温），冗余控制单元立即发送切换指令，备用模块在1ms内提升输出电流至额定值，接管全部负载供电，主模块则自动切断输出并进入故障状态。故障解除后，运维人员可通过组态软件手动或自动将备用模块切换回主备模式，恢复负载均分运行。
4. 故障诊断与报警
模块内置独立故障诊断单元，通过电压采样、电流采样、温度采样、通讯监测等子单元实时采集运行数据，与预设的安全阈值（如输入电压阈值AC 85~264V、输出电压阈值DC 23.5~24.5V、温度阈值-10~60℃）进行对比分析。若检测到数据超出阈值或通讯中断，诊断单元立即识别故障类型，生成对应的故障代码，并触发三重报警机制：本地LED指示灯报警（故障灯常亮、对应故障类型灯闪烁）、通过DeltaV网络上传故障信息至上位系统、激活干接点报警输出连接外部设备。同时，诊断单元将故障信息（故障类型、发生时间、故障时运行参数）存储至非易失性存储器，便于运维人员后续查询与分析。对于可恢复故障（如瞬时过流、短期过温），故障解除后诊断单元自动复位，模块恢复正常运行；对于不可恢复故障（如硬件损坏），模块持续报警并锁定故障状态，需人工干预修复。
5. 散热控制
模块内置温度传感器实时监测散热片温度，当温度≤50℃时，智能风扇处于关闭状态，通过自然散热方式散热；当温度＞50℃时，风扇自动启动并根据温度调整转速（温度越高转速越快），增强散热效果；当温度≤45℃时，风扇自动停止，降低能耗与噪音。散热控制单元与故障诊断单元联动，若风扇故障导致温度持续升高至80℃，立即触发过温保护，避免模块损坏。
