Vibro-meter 200-510-076-114 200-510-111-034
一、产品概述
Vibro-meter 200-510 系列与 VM600 MPC4 形成 “传感器 - 数据采集 - 保护控制” 的完整链路，需与 VM600 ABE04X 机架、IOC4T 通信卡配套使用，核心功能包括：
- 传感器信号采集：200-510-076-114（电涡流振动传感器）非接触测量转子径向 / 轴向振动（量程 0~50mil，精度 ±0.1mil）；200-510-111-034（磁电式转速传感器）采集转子转速（0~60,000r/min，精度 ±0.1% FS）与键相信号；
- 数据处理与分析：VM600 MPC4 机械保护卡接收传感器信号，通过内置信号调理电路（滤波、放大）与数字算法（FFT 频谱分析、峰值计算），实时输出振动峰 - 峰值、转速值、相位角等参数；
- 安全联锁控制：支持自定义多级报警阈值（如 “预警 - 停机” 双阈值），当振动 / 转速超限时，输出干接点信号（用于声光报警）或触发紧急停机指令（联动 ICS TRIPLEX T8111C 安全处理器）；
- 状态监控与诊断：支持通过 VM600 Configuration Studio 软件配置参数、查看实时数据与历史趋势，具备传感器开路 / 短路诊断、卡件故障自检测功能。
其核心优势在于 “高精度测量（振动分辨率 0.01mil）、SIL 2 安全认证、多通道集成（4 路动态信号 + 2 路转速信号）、宽环境耐受（-40℃~85℃）”，尤其适用于需机械保护的旋转设备（如核电循环水泵、石化加氢压缩机）、高转速场景（航空发动机测试台）及严苛工业环境（高温、强电磁干扰）。
从应用价值来看，在某核电常规岛 300MW 机组循环水泵系统中，200-510-076-114 监测水泵转子径向振动（量程 0~30mil），200-510-111-034 采集转速（1500r/min），VM600 MPC4 设定振动预警阈值 10mil、停机阈值 15mil；当水泵轴承磨损导致振动升至 12mil 时，MPC4 立即触发声光报警，同时将 “振动超标” 信号传输至 ICS TRIPLEX T8111C 安全处理器，运维人员提前 72 小时安排检修，避免振动超 15mil 导致的转子弯曲（维修成本超 500 万元）；在某石化厂 4MCL 离心压缩机（转速 15,000r/min）中，MPC4 通过 FFT 频谱分析发现 “2 倍频振动异常”（提示联轴器不对中），提前 30 天预警故障，避免压缩机停机（单日损失超 200 万元）；在某火电厂汽轮发电机（工作温度 80℃、电磁辐射 30V/m）中，传感器与 MPC4 卡连续运行 3 年无信号漂移，平均无故障时间（MTBF）≥800,000 小时，满足机组 “两年一修” 的高可靠性需求。
在硬件设计上，系统采用 “模块化组件 + 冗余架构”：
- 200-510-076-114 振动传感器：电涡流原理，不锈钢外壳（AISI 416），测量面镀碳化钨（硬度 HV 2000），工作温度 - 40℃~120℃，振动量程 0~50mil（1.27mm），灵敏度 8mV/mil，与目标材质兼容（钢、铸铁），防护等级 IP67；
- 200-510-111-034 转速传感器：磁电式原理，感应转子齿槽 / 键相标记，转速范围 0~60,000r/min，输出正弦波信号（峰 - 峰值 200mV~5V），工作温度 - 40℃~100℃，防护等级 IP65；

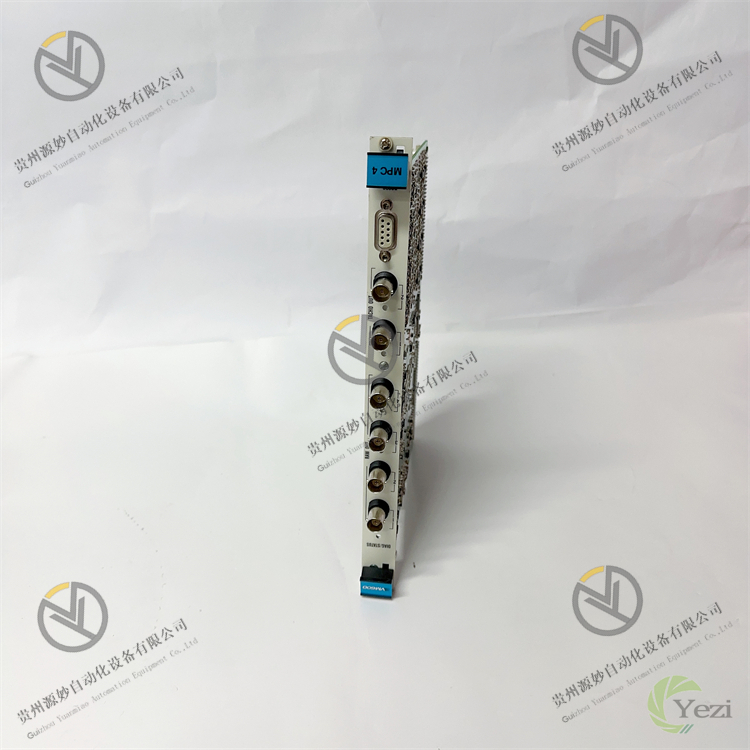

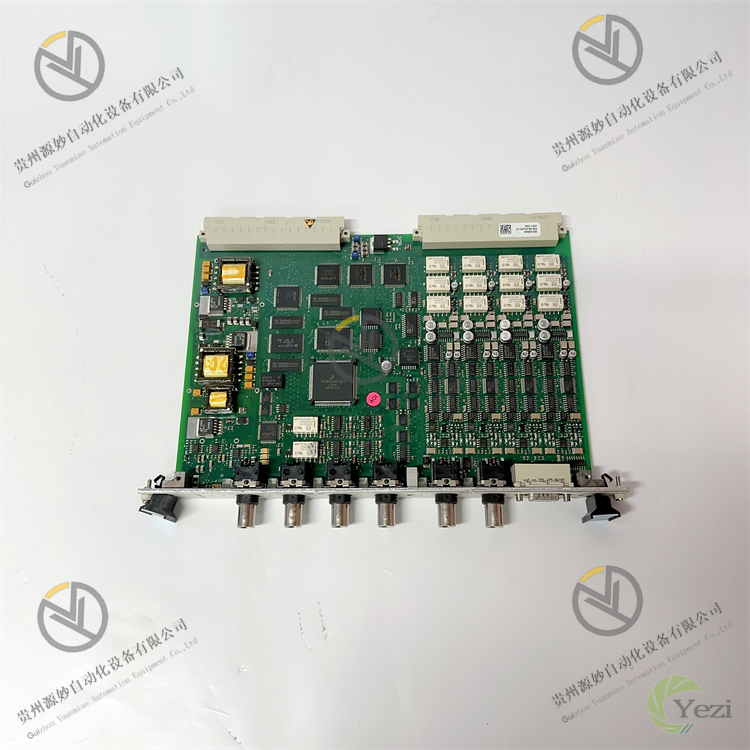

- VM600 MPC4 保护卡：3U 机架式设计，配备 4 路动态信号输入（适配振动传感器）、2 路转速 / 键相输入（适配转速传感器）、4 路继电器输出（报警 / 停机），内置 32 位 DSP 处理器（运算速率 500 MIPS），支持冗余电源供电（24V DC±10%），防护等级 IP20，工作温度 - 40℃~85℃。
二、技术参数
1. 传感器技术参数
参数类别 | 200-510-076-114（振动传感器） | 200-510-111-034（转速传感器） |
测量原理 | 电涡流效应（非接触） | 磁电感应原理（非接触） |
测量参数 | 径向 / 轴向振动（峰 - 峰值）、轴偏心度、转子晃度 | 转速、键相信号、相位角 |
量程 | 振动：0~50mil（1.27mm），可配置 0~25mil/0~35mil | 转速：0~60,000r/min；键相：适配齿槽宽度≥1mil |
精度 | 振动：±0.1% 满量程；分辨率：0.01mil（0.254μm） | 转速：±0.1% FS；相位分辨率：0.1°（1000r/min 时） |
输出信号 | 直流电压：-4V~+4V（对应 0~50mil） | 正弦波：峰 - 峰值 200mV~5V（随转速变化） |
工作温度 | -40℃~120℃（高温定制款可达 210℃） | -40℃~100℃ |
防护等级 | IP67（防尘防水，1m 水深 30 分钟无损坏） | IP65（防尘防喷水） |
连接方式 | M10×1 螺纹接头（防松 + 氟橡胶密封圈），标配 10ft 低噪声电缆 | 航空插头（4 芯），标配 5ft 屏蔽电缆 |
2. VM600 MPC4 保护卡参数
参数类别 | 具体规格 |
输入通道 | 4 路动态信号输入（适配电涡流振动传感器，阻抗 50Ω）；2 路转速 / 键相输入（适配磁电式传感器，阻抗 1kΩ） |
信号处理 | 32 位 DSP 处理器，运算速率 500 MIPS；支持 FFT 频谱分析（1024 点）、峰值 / 有效值 / 峰 - 峰值计算 |
输出接口 | 4 路继电器输出（AC250V/5A，DC30V/5A），可配置 “预警 / 停机” 阈值；2 路 4-20mA 模拟量输出（对应振动 / 转速值） |
通信接口 | 1 路 RS485（Modbus RTU），1 路以太网（Modbus TCP），支持与 ICS TRIPLEX T8111C 通信 |
供电需求 | 24V DC±10%，冗余供电设计，最大功耗≤15W |
工作温度 | -40℃~85℃，存储温度 - 55℃~100℃ |
抗电磁干扰 | EN 55022 Class A，ESD±15kV（空气放电），射频辐射抗扰度 30V/m（80MHz~2GHz） |
三、功能特性
1. 高精度多参数监测，覆盖旋转机械全状态
系统以 “传感器 + 保护卡” 协同为核心，解决传统机械监测 “参数单一、精度不足” 的痛点：
- 全参数覆盖：振动传感器监测径向 / 轴向振动（捕捉轴承磨损、转子不平衡），转速传感器采集转速与键相（判断超速、相位异常），MPC4 卡通过 FFT 频谱分析识别故障类型（如 1 倍频振动 = 转子不平衡，2 倍频 = 不对中），在某石化压缩机监测中，通过频谱分析提前发现 “3 倍频振动”（提示叶轮结垢），避免设备过载损坏；
- 微米级精度：振动分辨率 0.01mil（0.254μm），可捕捉转子微小振动变化（如轴承磨损导致的 0.5mil/d 振动增长），在某核电循环水泵中，提前 72 小时预警轴承故障，比传统传感器（分辨率 0.1mil）预警时间提前 50%；
- 宽量程适配：振动 0~50mil 覆盖从低速泵（100r/min）到高速压缩机（60,000r/min）的全场景，转速 0~60,000r/min 适配航空发动机测试台等高转速设备，无需更换传感器即可监测不同类型旋转机械。
2. 抗恶劣环境与低维护，降低运维成本
系统通过硬件加固与智能化设计，适配工业复杂环境并减少维护频次：
- 全环境耐受：传感器 IP67/IP65 防护、-40℃~120℃宽温设计，适配核电常规岛（高温、高湿度）、石化车间（油污、粉尘）环境；在某钢铁厂高炉风机（粉尘浓度 20mg/m³）中，传感器连续运行 2 年无堵塞，信号漂移≤0.1mil；
- 故障自诊断：MPC4 卡具备传感器开路 / 短路、电缆阻抗不匹配诊断功能，如 “振动传感器短路” 时，卡件通过 LED 灯与软件提示故障位置，运维人员 5 分钟内即可定位问题，故障排查时间从 4 小时缩短至 15 分钟；
- 长寿命设计：传感器碳化钨测量面耐磨（使用寿命是普通不锈钢的 3 倍），MPC4 卡采用工业级元器件（电容耐温 - 55℃~125℃），平均使用寿命≥8 年，在某煤矿主通风机中，系统连续运行 6 年无维护，节省运维成本超 30 万元。
3. 多系统协同，融入安全控制体系
作为机械保护前端，系统可与安全处理器、DCS 系统无缝集成，实现全流程管控：
- 与安全处理器联动：VM600 MPC4 通过 Modbus TCP 将 “振动超标” 信号传输至 ICS TRIPLEX T8111C 安全处理器，触发紧急停机逻辑，在某核电循环水泵系统中，两者协同使停机响应时间≤50ms，避免设备损坏；
- 与 DCS 数据共享：支持通过 OPC UA 协议将实时数据（振动、转速、相位）上传至工厂 DCS 系统（如 Siemens PCS 7），运维人员可在中央控制室查看旋转机械状态，无需现场巡检；在某石化一体化工厂中，实现 20 台压缩机的集中监控，减少巡检人员 50%；
- 历史数据追溯：MPC4 卡支持存储 1 年历史趋势数据（采样间隔 1 秒），可通过软件导出故障前后的振动曲线与频谱图，为故障分析提供依据；在某压缩机轴承损坏事故中，通过历史数据快速定位 “振动从 5mil 突增至 15mil” 的时间点，明确故障原因（润滑不足）。
